Glossar: IR-Cut Filter

Was ist ein IR-Cut-Filter?

Ein IR-Cut-Filter, auch als Infrarot-Sperrfilter bezeichnet, ist ein optisches Element, das in Bildsystemen verwendet wird, um Infrarotlicht (IR) zu blockieren, während sichtbares Licht durchgelassen wird. Infrarotlicht, das normalerweise eine Wellenlänge über 700 nm hat, kann Bildsensoren stören und Farbverzerrungen verursachen und die Bildqualität verringern. Durch das Filtern von IR-Wellenlängen stellen IR-Cut-Filter eine genaue Farbwiedergabe sicher und verbessern die Bildklarheit.

Diese Filter sind wesentlich in Anwendungen, die eine naturgetreue Farbdarstellung erfordern, wie z.B. Wildkameras, Sicherheitskameras, Digitalkameras und industrielle Inspektionssysteme. Viele IR-Cut-Filter sind schaltbar, um sich an Tages- (Farbbild) und Nachtbedingungen (Infrarotbild) anzupassen.

Wie funktioniert ein IR-Cut-Filter?

Die Grundlagen

Ein IR-Cut-Filter arbeitet, indem er Infrarotlicht entweder reflektiert oder absorbiert. Dies wird durch spezielle Materialien wie Quarzglas, B270-Glas, Floatglas oder Absorberglas erreicht. Diese Materialien sind so konstruiert, dass sie Infrarotwellenlängen blockieren, während sie sichtbares Licht (400-700 nm) durchlassen. Einige fortschrittliche Filter können auch ultraviolettes (UV) Licht blockieren.

Platzierung in Bildsystemen

Der IR-Cut-Filter wird normalerweise zwischen der Kameraobjektiv und dem Bildsensor positioniert. Diese Platzierung stellt sicher, dass nur sichtbares Licht den Sensor erreicht und IR-Interferenzen während der Bildaufnahme verhindert.

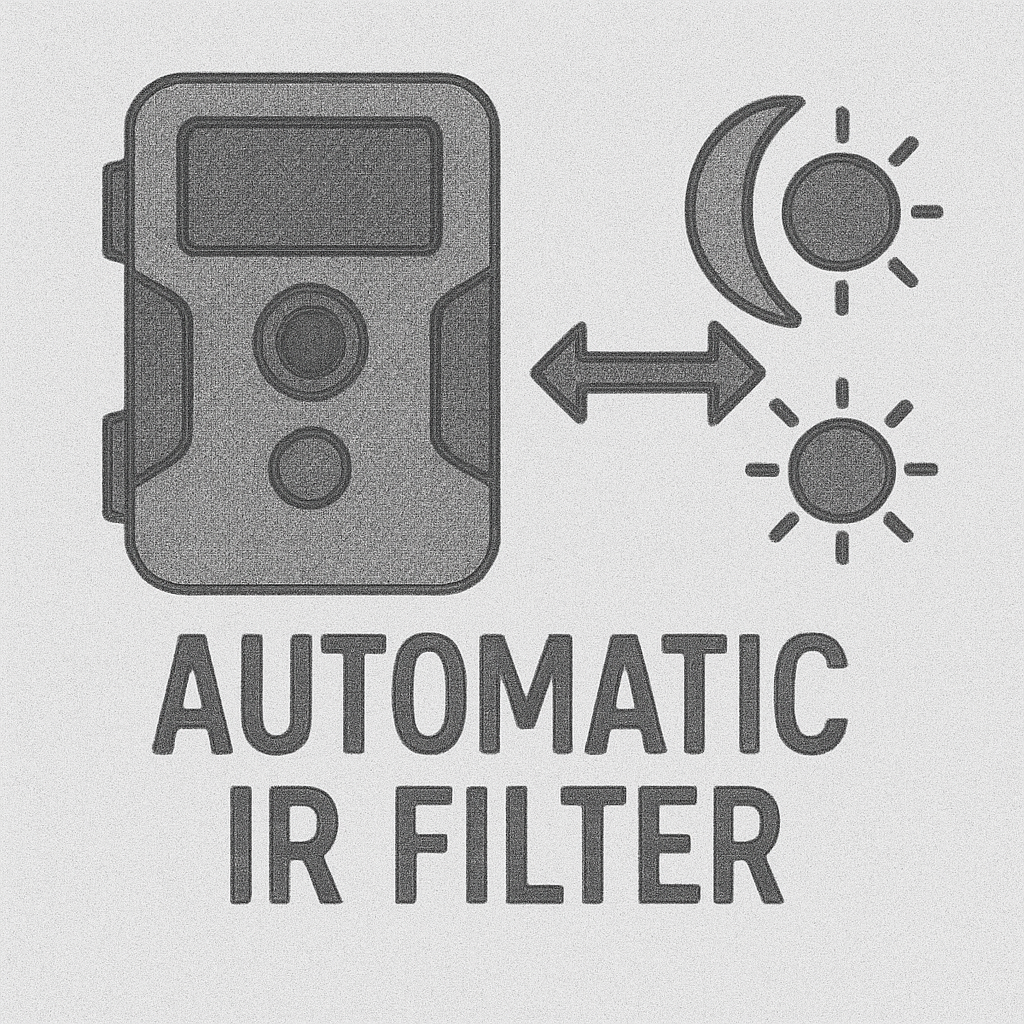

Schaltmechanismus in Tag/Nacht-Systemen

• Tagmodus: Während des Tages blockiert der IR-Cut-Filter Infrarotlicht, um farbgenaue Bilder aufzunehmen. Dies ist besonders nützlich für Anwendungen, die eine natürliche Farbdarstellung erfordern, wie z.B. Wildtierfotografie oder Überwachung.
• Nachtsmodus: Bei schwachem Licht oder in der Nacht wird der Filter deaktiviert oder mechanisch aus dem optischen Pfad geschwenkt. Dies ermöglicht es, Infrarotlicht zum Sensor zu lassen und die Nachtsicht zu verbessern, wenn IR-Beleuchtung verwendet wird.

Der Übergang zwischen Tag- und Nachtmodus wird oft durch mechanische Aktoren oder Elektromagnete erleichtert. Fortgeschrittene Systeme können auch Dual-Objektiv-Setup mit separaten Sensoren für Tag- und Nachtbildgebung verwenden, wodurch die Notwendigkeit eines mechanischen Schalters entfällt.

Technische Details

Verwendete Materialien

Die Leistung eines IR-Cut-Filters hängt von den verwendeten Materialien ab:

• Quarzglas: Bietet hohe Haltbarkeit und ausgezeichnete optische Klarheit.
• B270-Glas: Eine kostengünstige Option mit guter Lichtdurchlässigkeit.
• Floatglas: Vielseitig und weit verbreitet.
• Absorberglas: Entwickelt, um bestimmte Wellenlängen effektiv zu blockieren.

Arten von IR-Cut-Filtern

1. Absorptive Filter: Absorbieren IR-Licht in das Material.
2. Reflektierende Filter: Reflektieren IR-Licht vom optischen Pfad weg.
3. Hybride Filter: Kombinieren absorptive und reflektierende Eigenschaften für bessere Leistung.

Wellenlängenbereich

IR-Cut-Filter blockieren typischerweise Wellenlängen über 700 nm. Fortgeschrittene Filter können diesen Grenzwert auf 800 nm oder höher ausdehnen, und einige enthalten auch UV-Blockierungsfunktionen.

Übertragungseffizienz

Eine hohe Übertragungseffizienz, typischerweise über 85% für sichtbares Licht, stellt sicher, dass minimale Lichtverluste und lebendige Bilderzeugung auftreten. Fortgeschrittene Filter verfügen auch über starke Blockierungsfähigkeiten (z.B. optische Dichte > 2 für den Bereich 850-1100 nm), um IR-Interferenzen effektiv zu verhindern.

Anwendungen von IR-Cut-Filtern

1. Wildkameras

Wildkameras verwenden IR-Cut-Filter, um nahtlos zwischen Tag- und Nachtmodus zu wechseln. Tagsüber blockiert der Filter IR-Licht für farbgenaue Fotos. Nachts wird der Filter deaktiviert, um IR-Beleuchtung für schwarz-weiß-Nachtsicht zu ermöglichen.

Beispiel: Eine Wildkamera erfasst lebendige Tagesfotos von Wildtieren und schaltet auf Infrarot-Nachtsicht um, um nächtliche Aktivitäten zu überwachen.

2. Sicherheitskameras

Sicherheitskameras verlassen sich auf IR-Cut-Filter, um genaue Farbbilder tagsüber und klare Nachtsicht bei schwachem Licht zu liefern. Der Filter wird nachts deaktiviert, um IR-Licht für Überwachung zuzulassen.

Beispiel: Eine Sicherheitskamera in einem Parkplatz erfasst farbige Bilder tagsüber und verwendet Infrarot-LEDs für detaillierte Nachtsicht.

3. Digitalkameras

In Digitalkameras verhindern IR-Cut-Filter Farbverzerrungen, die durch IR-Licht verursacht werden. Dies stellt sicher, dass Bilder dem entsprechen, was das menschliche Auge wahrnimmt.

Beispiel: Ein Fotograf erfasst einen Sonnenuntergang mit lebendigen und genauen Farben, dank des IR-Cut-Filters.

4. Industrielle Inspektion

IR-Cut-Filter sind kritisch in industriellen Visionssystemen, um Defekte und Unregelmäßigkeiten in Produkten zu erkennen. Sie stellen eine genaue Farbdarstellung sicher und verbessern die Qualitätssicherung.

Beispiel: Kameras an einer Montagelinie verwenden IR-Cut-Filter, um elektronische Komponenten auf Defekte zu überprüfen.

5. Medizinische Bildgebung

Medizinische Bildsysteme verwenden IR-Cut-Filter, um Farbfidelity und Klarheit sicherzustellen, was bei einer genauen Diagnose hilft.

Beispiel: Eine dermatologische Kamera verwendet einen IR-Cut-Filter, um hochauflösende Bilder von Hautläsionen zu erfassen.

6. Smartphones

Moderne Smartphones enthalten IR-Cut-Filter, um die Bildqualität zu verbessern und eine genaue Farbwiedergabe auch bei schwierigen Lichtverhältnissen sicherzustellen.

Beispiel: Ein Smartphone erfasst lebendige Fotos bei einer Party unter künstlicher Beleuchtung.

7. Drohnen

Drohnen, die mit Kameras ausgestattet sind, verwenden IR-Cut-Filter, um klare Luftbilder mit natürlicher Farbfidelity zu produzieren.

Beispiel: Eine Drohne erfasst hochauflösende Bilder eines Waldes, wobei die Farben durch den IR-Cut-Filter erhalten bleiben.

Vorteile der Verwendung von IR-Cut-Filtern

1. Genaue Farbwiedergabe: Beseitigt Farbverzerrungen, die durch IR-Licht verursacht werden.
2. Verbesserte Bildqualität: Verbessert Klarheit, Kontrast und Detail in Bildern.
3. Vielseitigkeit: Anwendbar in verschiedenen Branchen, von Sicherheit bis Gesundheitswesen.
4. Energieeffizienz: Reduziert Blendung und Rauschen, minimiert die Notwendigkeit von Nachbearbeitung.
5. Anpassungsfähigkeit: Schaltbare Filter stellen eine nahtlose Funktion über Tag- und Nachtbedingungen sicher.

Wichtige Überlegungen bei der Auswahl eines IR-Cut-Filters

1. Wellenlängenbereich: Stellen Sie sicher, dass der Filter IR-Licht über der gewünschten Schwelle blockiert.
2. Übertragungseffizienz: Hohe sichtbare Lichtdurchlässigkeit stellt Helligkeit und Klarheit sicher.
3. Schaltmechanismus: Wählen Sie schaltbare Filter, wenn Tag/Nacht-Funktionalität erforderlich ist.
4. Materialqualität: Wählen Sie Materialien basierend auf Haltbarkeit und optischer Leistung.
5. Größe und Form: Stellen Sie Kompatibilität mit dem Kamerasystem sicher.

Schlussfolgerung

Der IR-Cut-Filter ist eine zentrale Komponente in modernen Bildsystemen, die eine genaue Farbwiedergabe und hohe Bildqualität sicherstellt. Seine Anpassungsfähigkeit macht ihn unverzichtbar in einer Reihe von Anwendungen, von der Wildtierüberwachung mit Wildkameras bis hin zu industriellen Inspektionen und medizinischer Bildgebung. Das Verständnis seiner Funktionalität und Vorteile kann Benutzern helfen, fundierte Entscheidungen bei der Auswahl von Bildgeräten für verschiedene Anforderungen zu treffen.

Für weitere Erkundungen konsultieren Sie Hersteller oder detaillierte Produktspezifikationen, um den besten IR-Cut-Filter für Ihre Anwendung zu finden.
